- Nouveau

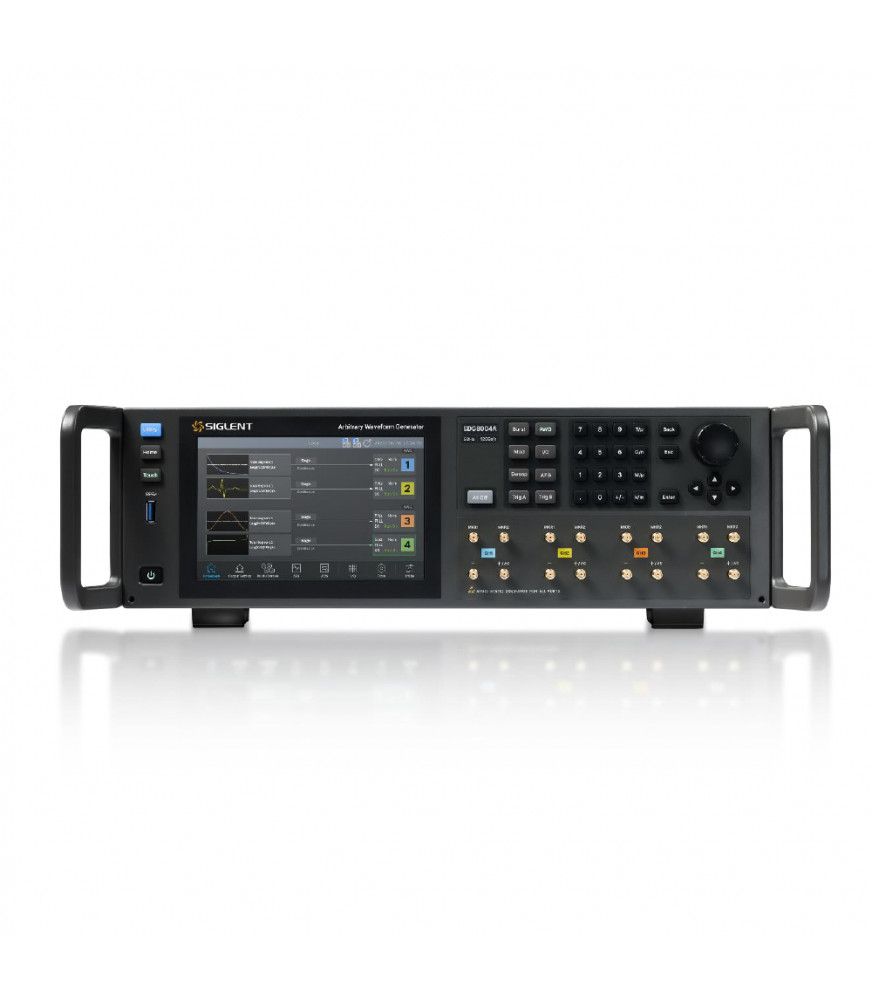

Siglent SDG8004A Générateur fonctions arbitraires 4x4 GHz, écran tactile, signaux différentiels/asymétriques
NETALLY SDG8004A
56 800,00 €
HT
La série de générateurs de formes d’ondes arbitraires Siglent SDG8000A offre une solution hautes performances pour la génération de signaux complexes. Elle combine haute fréquence, grande profondeur mémoire, résolution verticale 16 bits et fonctions avancées de modulation, avec des modèles 2 ou 4 voies selon les besoins de test.
Polyvalente et positionnée sur le milieu/haut de gamme, la série SDG8000A s’adresse aux utilisateurs recherchant une vitesse de signal élevée, une grande précision et une flexibilité optimale. Elle est particulièrement adaptée aux environnements de R&D avancée, aux laboratoires universitaires, aux instituts de recherche ainsi qu’aux applications de développement industriel de pointe.
Applications principales :
- Tests de signaux impulsionnels et échelons haute vitesse : Génération d'impulsions et de signaux échelons à temps de montée ultrarapide pour des applications telles que les systèmes radar, le LiDAR et la caractérisation des dispositifs semi-conducteurs (par exemple, le comportement de commutation des diodes et des transistors).
- Tests de bus série haute vitesse : Grâce à un logiciel de génération de données série optionnel, l'instrument peut générer des modèles de données série PCIe et autres modèles haute vitesse pour les tests de conformité, les tests de taux d'erreur binaire (TEB) et l'analyse du diagramme de l'œil. Génération de signaux de communication moyenne et basse fréquence : Prend en charge la génération de signaux vectoriels dans une bande passante de modulation de 2 GHz, notamment pour la 5G NR, le Wi-Fi, le Bluetooth et d’autres normes de communication, pour des fréquences porteuses jusqu’à 5 GHz (via la génération en bande de base ou FI).
- Synchronisation multi-instruments : Permet une synchronisation temporelle précise entre les émetteurs, les récepteurs, les oscilloscopes et les systèmes d’acquisition de données grâce à des sorties de marqueurs flexibles.
- Génération de formes d’onde arbitraires personnalisées : Prend en charge les formes d’onde complexes définies par l’utilisateur, y compris les signaux de modulation, les signaux d’émulation de périphériques et les motifs de bruit pour la conception et la validation avancées de systèmes.
|
Principales caractéristiques Selon Options |
|
|---|---|
| Affichage | Ecran couleur 7" (1280 x 800 pixels) |
| Nombre de voies | 4 |
| Modes de fonctionnement | AWG, AFG, IQ |
| Gamme de fréquence | 2 GHz (AFG) / 4 GHz à 10 Géch/s ; 5 GHz à 12 Géch/s (IQ) |
| Modulation | AM, FM, PM, FSK, ASK, PSK, PWM |
| Résolution verticale | 16 bits |
| Profondeur mémoire | 2 Gpts points en standard (longueur de la forme d'onde arbitraire) / 4 Gpts en option |
| Signaux auxiliaires | 10 MHz Out/In, Trig/Sync, EXT MOD/CNT, Marqueur x2 |
| Interfaces | USB Host, USB Device (USBTMC), LAN (VXI-11), GPIB en option |
| Alimentation | 100-240 VAC (±10%) - 50/60Hz |
| Dimensions | 426 x 132,5 x 468 mm |
| Poids | 12,2 kg |
| Garantie | 3 ans |
| Livré avec | Un câble USB, deux câbles SMA, un connecteur 50Ω, un cordon d'alimentation, une souris et une notice d'utilisation |
SDG8004A
Références spécifiques
La série de générateurs de formes d’ondes arbitraires Siglent SDG8000A offre une solution hautes performances pour la génération de signaux complexes. Elle combine haute fréquence, grande profondeur mémoire, résolution verticale 16 bits et fonctions avancées de modulation, avec des modèles 2 ou 4 voies selon les besoins de test.
Polyvalente et positionnée sur le milieu/haut de gamme, la série SDG8000A s’adresse aux utilisateurs recherchant une vitesse de signal élevée, une grande précision et une flexibilité optimale. Elle est particulièrement adaptée aux environnements de R&D avancée, aux laboratoires universitaires, aux instituts de recherche ainsi qu’aux applications de développement industriel de pointe.
Applications principales :
- Tests de signaux impulsionnels et échelons haute vitesse : Génération d'impulsions et de signaux échelons à temps de montée ultrarapide pour des applications telles que les systèmes radar, le LiDAR et la caractérisation des dispositifs semi-conducteurs (par exemple, le comportement de commutation des diodes et des transistors).
- Tests de bus série haute vitesse : Grâce à un logiciel de génération de données série optionnel, l'instrument peut générer des modèles de données série PCIe et autres modèles haute vitesse pour les tests de conformité, les tests de taux d'erreur binaire (TEB) et l'analyse du diagramme de l'œil. Génération de signaux de communication moyenne et basse fréquence : Prend en charge la génération de signaux vectoriels dans une bande passante de modulation de 2 GHz, notamment pour la 5G NR, le Wi-Fi, le Bluetooth et d’autres normes de communication, pour des fréquences porteuses jusqu’à 5 GHz (via la génération en bande de base ou FI).
- Synchronisation multi-instruments : Permet une synchronisation temporelle précise entre les émetteurs, les récepteurs, les oscilloscopes et les systèmes d’acquisition de données grâce à des sorties de marqueurs flexibles.
- Génération de formes d’onde arbitraires personnalisées : Prend en charge les formes d’onde complexes définies par l’utilisateur, y compris les signaux de modulation, les signaux d’émulation de périphériques et les motifs de bruit pour la conception et la validation avancées de systèmes.
