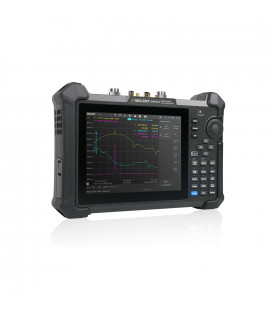

L'analyseur portable de réseaux et de spectres Siglent SHA852A est un outil puissant et flexible dédiés aux applications RF champs et extérieures.

Avec une plage de fréquence jusqu'à 7,5 GHz, l'analyseur offre des mesures automatiques fiables, plusieurs modes de fonctionnement, une vitesse de balayage rapide, une sensibilité élevée, une analyse d'interférence avec antenne directionnelle, une surveillance des canaux de diffusion et d'autres fonctions.

Le SHA852A permet le test de câbles et d'antennes. ll intègre un biais de tension à courant continu et dispose d'une fonction d'analyse de réseau vectoriel pour les mesures S11 et S21. Il permet les mesures de TDR, VSWR, pertes d'insertion ainsi que l'adaptation de port et la localisation des défauts du câble (DTF). Son large écran écran graphique tactile de 8,4 pouces offre une représentation graphique des données par abaque de Smith.

Le SHA852A a été spécialement conçu pour réaliser des relevés sur le terrain avec un fonctionnement sur batterie et un étui de protection robuste qui le protège contre des chocs externes. Il est léger et portable avec un facteur de forme très pratique à l'usage. Il permet des mesures précises et offre des capacités d'analyse flexibles pour gérer les applications avancées de caractérisation ou de capture de signal dans des environnements de travail difficiles.

L'analyseur de réseaux vectoriels SIGLENT VNA SNA5022A couvre une bande de fréquence de 9 kHz à 13,5 GHz et prend en charge les mesures de paramètres S, d'équilibre et temporels à 2 ports. Le VNA SNA5022A est un instrument efficace pour déterminer le facteur Q, la bande passante et la perte d'insertion d'un filtre.  Il comprend une conversion d'impédance, un mouvement du plan de mesure, un test de limite, un test d'ondulation, une simulation de montage et un retrait d'adaptateur / ajustements d'insertion.

Il dispose de cinq types de balayage : Linéaire-Fréquence, Log-Fréquence, Puissance, CW-Time et Segment.

Le SNA5022A prend également en charge la correction des paramètres de diffusion de SOLT, SOLR, TRL, Response et Enhanced Response pour une flexibilité accrue dans les applications de recherche et développement et de fabrication.

Avec l'option SNA5000-TDR, l'instrument prend en charge l'analyse améliorée du domaine temporel pour mesurer l'impédance en fonction de la distance, afin de distinguer les transitions inductives et capacitives. Une autre application du TDR est la localisation des défauts pour les câbles coaxiaux dans les installations cellulaires et CATV.

L'analyseur de spectre SIGLENT SSA5085A est un outil puissant et flexible pour l'analyse complexe du spectre et des signaux RF. Doté d'une capacité d'analyse du spectre en temps réel, l'analyseur peut fournir des affichages de données multidimensionnels et un déclenchement avancé pour résoudre les défis modernes du spectre RF, tels que la mesure de la puissance du canal, la fréquence de saut, le canal de conflit et les interférences spectrales.
Les applications incluent la surveillance/l'évaluation de la diffusion, les sites cellulaires, l'IoT, la sruveillance WLAN et Bluetooth, la recherche et le développement, l'éducation, la production et la maintenance.

L'analyseur de spectres SSA3032X-R combine en un seul appareil deux modes d'analyse : une analyse classique par balayage (hétérodynage) et une analyse en temps réel par FFT.

En mode balayage, l'analyseur couvre une plage de fréquences de 9 kHz à 3,2 GHz et offre une belle plage dynamique de mesure entre un bruit plancher faible et la possibilité de mesurer des signaux jusqu'à 30 dBm (1 W). Le bruit plancher est de l'ordre de -141 dBm typique. Un pré-amplificateur intégré en standard permet d'accroître la sensibilité jusqu'à -165 dBm et la résolution de bande passante descend jusqu'à 1 Hz ce qui perrmet de visualiser clairement et précisément les détails spectraux des signaux mesurés.

Le mode d'analyse en temps réel permet de détecter rapidement et d'analyser efficacement les signaux RF parasites, intermittents ou noyés dans un environnement électromagnétiques bruyants et perturbés. Avec ce mode, il est possible d'intercepter avec une probabilité de 100% (POI - Probability of Intercept) des signaux d'une durée aussi courte que 7,2 µs. Le déclenchement sur un masque de fréquence et la visualisation en multivues (densité, spectrogramme, mode 3D, PvT) apporteront une aide précieuse pour résoudre rapidement diverses problèmatiques RF.
Le mode temps réel trouve son intérêt par exemple dans la surveillance des signaux impulsionnels générés par les radars, la mesure et l'analyse de communications en champ proche (NFC), l'identification par radiofréquence (RFID), les systèmes de surveillance de la pression des pneus (TPMS) ou d'autres normes de communication qui fonctionnent généralement dans des bandes où se trouvent également d'autres applications.

A l'instar de la série des analyseurs SSA3000X Plus, le SSA3032X-R bénéficie d'un grand écran TFT couleur tactile 10,1" (1024 x 600 pixels) qui facilite l'apprentissage et l'utilisation de l'appareil et d'un serveur WEB intégré qui autorise son contrôle à distance via un simple navigateur.

L'analyseur SSA3032X-R est doté en standard d'un générateur suiveur, d'un analyseur de réseaux vectoriels (VNA), d'une fonction localisation de défauts (DTF) et les diverses options disponibles permettent d'étendre considérablement les capacités de mesures et d'analyses des SSA3000X-R : mesure du coefficient de réflexion des antennes, mesures avancées (puissance de voie, puissance temporelle, bande passante occupée, interception du troisième ordre), analyse de modulations analogique & numérique, vérification pré-conformité EMI.
L'analyseur SSA3032X-R est un outil puissant et flexible pour la surveillance et l'analyse de signaux RF complexes. Il saura se rendre indispensable dans les domaines les plus divers comme la recherche et le développement, l'éducation, la production, la maintenance,...

Pour l'achat d'un oscilloscope numérique de la série SIGLENT SDS2000X-Plus, bénéficiez gratuitement du package d'options logicielles suivant :

SDS2000XP-CANFD : décodage bus CANFD

SDS2000XP-FlexRay : analyse signaux encodés FlexRay

SDS2000XP-IIS : décodage signaux numériques audio I2S

SDS2000XP-1553B : analyse bus de communication série Mil-1553B

SDS2000XP-PA : analyse de puissance (nécessite un dispositif de redressement externe DF2001A)

SDS2000XP-FG : générateur de fonctions arbitraires 50 MHz intégré

Vous ne pouvez pas commander cette article.

Toutes ces options sont livrées avec l'oscilloscope de la série SDS2000X-Plus.

Offre valable jusqu'au 31 mars 2021
