Siglent SAP8000D Sonde tension différentielle active, 8 GHz
NETALLY SAP8000D
7 980,00 €
HT
La sonde active différentielle SAP8000D, dotée d’une large bande passante, offre des performances élevées, notamment grâce à son faible bruit et à sa faible capacité d’entrée. Elle est ainsi particulièrement adaptée à la mesure de signaux à haute vitesse, tout en limitant la charge appliquée au système testé.

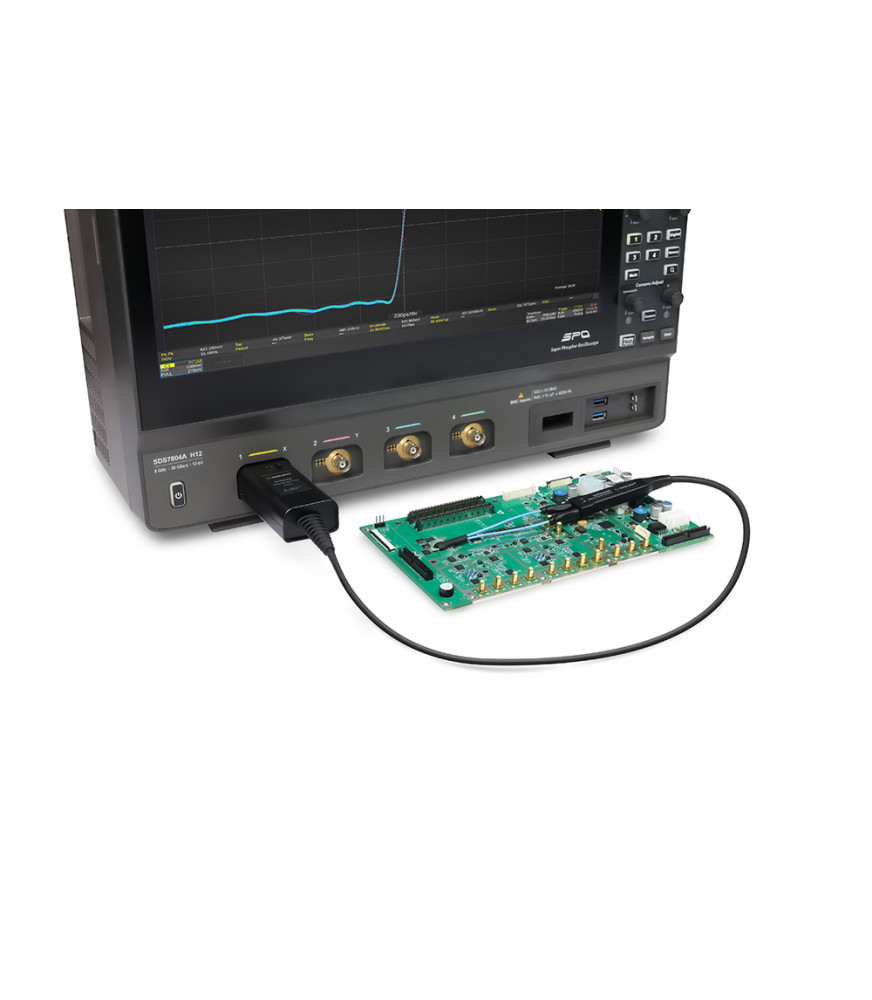

La SAP8000D utilise l’interface SAPBus et est compatible avec les oscilloscopes prenant en charge cette technologie, comme ceux de la série SDS7000A. Les sondes actives de la série SAP ne nécessitent aucune alimentation externe : l’alimentation et la communication sont directement assurées par l’oscilloscope via l’interface SAPBus. Une fois connectée, la sonde permet également d’afficher automatiquement ses informations directement depuis l’interface de l’oscilloscope.
Principales caractéristiques :
• Bande passante de la sonde : 8 GHz
• Sonde différentielle active
• Interface SAPBus
• Aucune alimentation externe requise
• Capacité d'entrée différentielle : 300 fF
• Résistance d'entrée différentielle : 20 kΩ
• Atténuation : ÷10
• Plage dynamique d'entrée : ±2,5 V
• Plage de réglage de la tension de décalage : ±12 V
• Bruit typique de la sonde : 3,5 mV RMS
• Longueur du câble : 130 cm

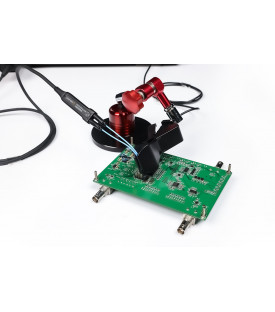

• Convient aux mesures différentielles et asymétriques haute vitesse avec les têtes de sonde appropriées
| Nombre de voies | 1 |
|---|---|
| Bande passante | DC - 70 MHz |
| Rapport d'atténuation | 100/1 et 1000/1 |
| Impédance d'entrée par rapport à la masse | 20 MΩ // 5 pF |
| Impédance d'entrée différentielle | 40 MΩ // 2,5 pF |
| Niveaux d'entrée | Tension différentielle maximale : 700 V (x100) et 7000 V (x1000) Tension de mode commun maximale : 1000V CAT III / 2 300 V CAT II |
| Temps de montée | < 5 ns |
| Taux de réjection de mode commun (CMRR) |
DC : 80 DB 100 kHz: > 60 dB 1 MHz : > 50dB |
| Indicateur de dépassement | Voyant rouge |
| Alimentation | USB 5V / 1 A Adaptateur |
| Dimensions | 195 x 65 x 28 mm |
| Poids | 188 g |
| Garantie | 1 an |
