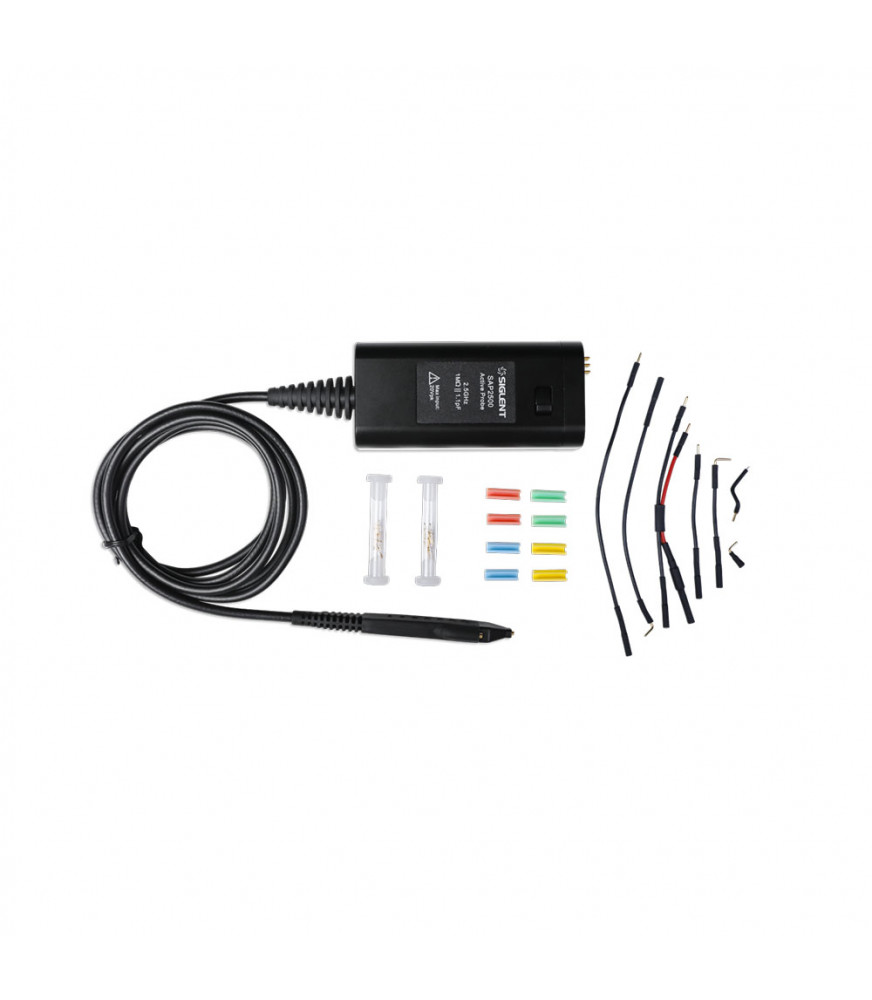

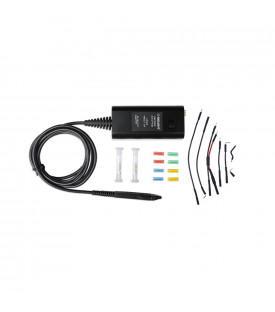

Siglent SAP2500 Sonde de tension active 2,5 GHz

La sonde active 2,5 GHz SAP2500 a été conçue pour être utilisée avec un oscilloscope SIGLENT de la série SDS6000A équipée de l’interface SAPBus. Lorsque vous connectez le connecteur de sortie de sonde au connecteur d’entrée de l’oscilloscope, l’oscilloscope détecte automatiquement la sonde.
Le facteur d'échelle et les valeurs de mesure affichés sont automatiquement ajustés. La sonde peut être contrôlée via l'interface utilisateur graphique de l'oscilloscope. La rotation du bouton Volts / div contrôle le facteur d’échelle de l’oscilloscope pour donner la plage dynamique disponible complète jusqu’à 2 V / div (16 V crête à crête). La rotation du bouton de décalage de canal contrôle le circuit de décalage d'entrée de sonde sur sa plage de ± 12 V.

Principales caractéristiques :
- Bande passante de la sonde :  2,5 GHz
- Résistance d'entrée CC  : 1 MΩ
- Capacité d'entrée : 1,1 pF
- Plage dynamique d'entrée : ± 8 V
- Plage de décalage de la sonde : ± 12 V
- Interface SAPBus
